一、概述
GCK型低壓抽出式開關柜是一種以C型材及標準零部件組裝而成的開關設備，適用于交流50~60HZ,額定工作電壓660V及以下的供電系統，用于發電廠、變電站、冶金軋鋼、石油化工、輕工紡織、工礦企業、大樓賓館、機場碼頭、公共設施及民用建筑等場所，實現配電、電動機及用電設備的控制、照明、電能準換、功率因數補償?shù)裙δ?，是低壓供電系統理想的配電裝置。
本系列產品具有分?jǐn)嗄芰Ω?、?dòng)熱穩定性好、結構先進、合理、電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
本產品符合IEC439《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、JB/T9661《低壓抽出式成套開關設備》等標準。

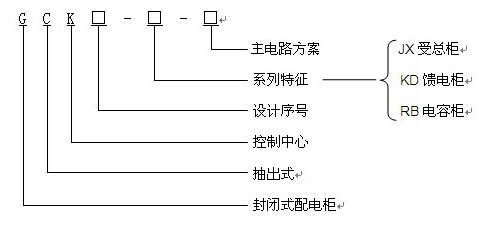

二、型號含義
三、使用條件
1、周?chē)諝鉁囟龋?5℃~+40℃，并且24h內的平均溫度不得高于+35℃
2、海拔：不超過2000米。
3、相對環境溫度：日平均不大于95%，月平均不大于90%，應考慮溫度變化時有可能會偶然地產生適度的凝露。
4、無火災爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
5、 安裝傾斜度不超過5°
6、 運輸與儲存：-25℃~+55℃，在短時間內（不超過24小時）不超過+70℃
7、 如上述使用條件不能滿足時，應由用戶和制造廠聯系解決。
四、主要技術參數
|
額定絕緣電壓（V AC） |
660 |
|
額定工作電壓（V AC） |
380，660 |
|
頻率(HZ) |
50（60） |
|
額定電流（A） |
水平母線 |
4000及以下 |
|
垂直母線 |
1000 |
|
額定短時耐受電流（KA有效值/1S） |
50/80 |
|
額定峰值耐受電流（KA） |
105/175 |
|
功能單元（抽屜）分?jǐn)嗄芰Γ↘A有效值） |
50 |
|
寬度 |
600、800、1000、1200 |
|
深度 |
800、1000 |
|
抽屜單元 |
1/2、1、2、3 |
|
防護等級 |
IP40 |
|
操作方式 |
就地、遠方、自動 |
五、結構特點
GCK的基本柜架為組合裝配式結構，柜架的全部結構件都經過鍍鋅、噴塑處理，通過螺釘緊固互相連接而成，再按需要加上門，擋板、隔板，抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜，本柜有以下特點：
1、框架
a、柜架C型鋼材，利用聯角板定位，螺栓連接的無焊接結構，該種結構免除了焊接變形和應力，提高了安裝精度。
b、柜架及零部件安裝孔均實行模數化（E=20mm），使得柜架組裝靈活方便。
c、內部結構件采用鍍鋅處理，外部結構經磷化處理后采用靜電環氧粉末噴涂。
d、柜架結構分為三個室，即母線室、功能單元室及電纜室，各室之間采用鋼板進行分隔，各室的作用相對獨立，可防止事故擴散和便于帶電維修。
2、功能單元
a、功能單元分為饋電單元、電動機控制單元、公用電源單元。
b、功能單元室門與回路主開關的操作機構具有聯鎖裝置，主開關在合閘位置時室門不能打開。
c、主開關的操作機構可采用外加掛鎖鎖定在合閘或分開位置，可安全地進行設備的維修。
d、功能單元背面有主電路進出線插頭、輔助電路二次插頭及接地插頭，接地插頭使抽屜在分離、試驗、連接位置時，保證了保護電路的連續性。
e、功能單元隔室之間采用金屬板分隔，隔室中的活門，隨著抽屜的推進和拉出自動打開和封閉，使之在隔室不能觸及垂直母線。
f、功能抽屜單元規格分為：1/2單元、1單元、2單元、3單元。同類型抽屜單元具有良好的互換性。
3、母線系統
a、GCK母線系統采用三相五線制，水平母線裝于柜頂，N線既可以裝于柜頂，也可以裝于柜下部，PE線裝于柜下部。柜體后部裝設垂直封閉母線。
b、母線采用銅母線，機械強度高、散熱性好。
六、訂貨須知
用戶訂貨時應提供下列資料：
1、用戶需提供開關柜的一次系統圖、進出線方式及輔助電路控制方式。
2、用戶需提供開關柜的排列圖和配電室平面布置圖。
3、用戶需提供開關柜柜體的表面顏色。
4、其它特殊要求。
